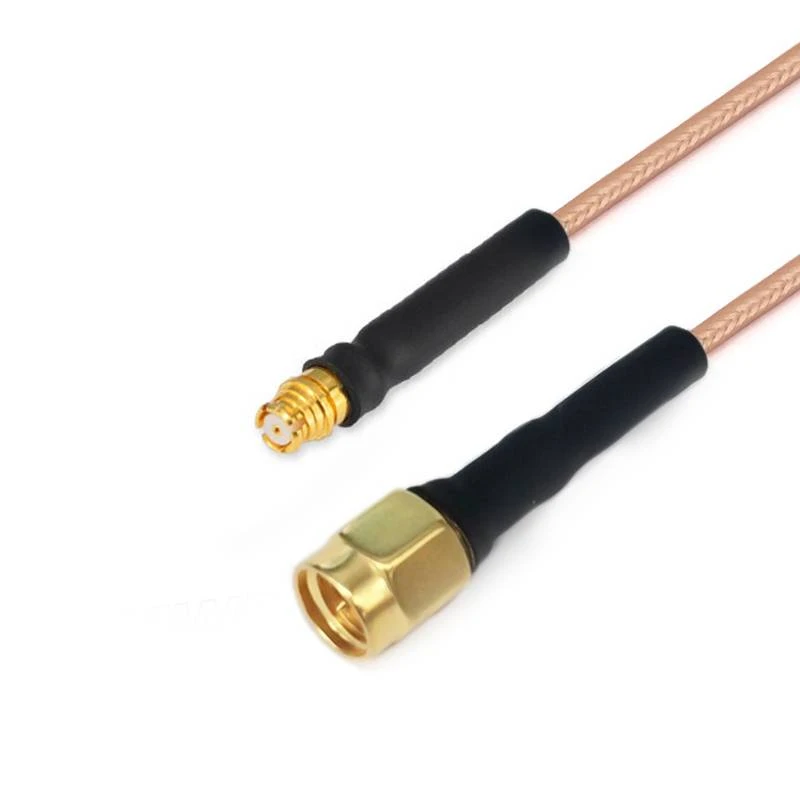

RG Serisi Kablo Montajları
RG serisi düşük frekanslı kablo düzenekleri (DC -3 GHz), belirli performans ve uygulama senaryolarına sahip bir tür kablo bileşenidir . frekans kapsamları, bu frekans aralığında çeşitli sinyal iletim gereksinimlerini karşılayan DC ila 3GHz bandını içerir {{4}
Açıklama
Ürün Giriş
RG serisi düşük frekanslı kablo düzenekleri (DC -3 GHz), belirli performans ve uygulama senaryolarına sahip bir tür kablo bileşenleridir . frekans kapsamları, bu frekans aralığı .}}}}}}}}}}}}}}}}}}}}}}}}}}}}}} 'nin açıkça 3GHz bandına sahip bir tür kablo bileşenleridir. RG316 ve RG 223.
Flexirf'in RG düşük frekanslı kabloları mükemmel elektromanyetik girişim bağışıklığı ve iyi esneklik sergiler . Hafiftir ve yüksek sıcaklık direnci, nem direnci ve korozyon direnci gibi özelliklere sahiptirler .
Ürün Yapısı Özellikleri
RG serisi düşük frekanslı kabloların iç iletkenleri, çok yönlü gümüş kaplı bakır kaplı çelikten (SCC'ler) yapılır . Bu malzeme sadece mükemmel elektriksel iletkenlik ve esneklik sağlamakla kalmaz, aynı zamanda gümüş kaplama işlemi yoluyla sinyal iletim performansını ve korozyon direncini arttırır .
Dielektrik:Ekstrüde edilmiş katı politetrafluoroetilen (PTFE) . PTFE, iletkeni dış ortamdan etkili bir şekilde izole edebilen ve sinyal sızıntısı ve paraziti . azaltabilen mükemmel elektrik yalıtım özelliklerine, kimyasal stabiliteye ve yüksek sıcaklık direncine sahiptir.
Kalkan:Gümüş kaplama bakır (SPC) örgüsü ile inşa edilmiş . Bu ekranlama tabakası, dış elektromanyetik girişimin, iç sinyal sızıntısını önlerken, kararlı ve sağlam sinyal iletimi sağlarken kablo iç kısmına nüfuz etmesini etkili bir şekilde engeller .
Ürün uygulaması
Endüstriyel Elektronik Alanı:
Sensörlerde yüksek frekanslı sinyal iletimi, endüstriyel kontrol sistemleri ve izleme cihazları gibi endüstriyel otomasyon ekipmanlarına uygulanır, endüstriyel ortamlarda yüksek hassasiyetli kontrol ve veri toplama ihtiyaçlarını karşılamak .
İletişim alanı:
İletişim cihazlarının üretim testi için kullanılır (cep telefonları, wifi modülleri, GPS modülleri ve antenler ve modüller arasındaki sinyal bağlantısı . DC -3}} Kablosuz iletişim ekipmanı için kararlı sinyal iletimi sağlar .
Önemli Notlar
1. Özel uzunluk kablo düzenekleri için lütfen uzunluk bilgilerinizi ödeme sayfasında bırakmayı unutmayın;
2. Tüm kablo düzenekleri faz eşleşmiş çiftler veya gruplarla sağlanabilir; Faz eşleşmesi için kablolara ihtiyacınız varsa, lütfen bize e -posta gönderin: sales@flexirf.com
Ürün spesifikasyon verileri
|
Konfigürasyon |
|
|
Konektör 1 Türü |

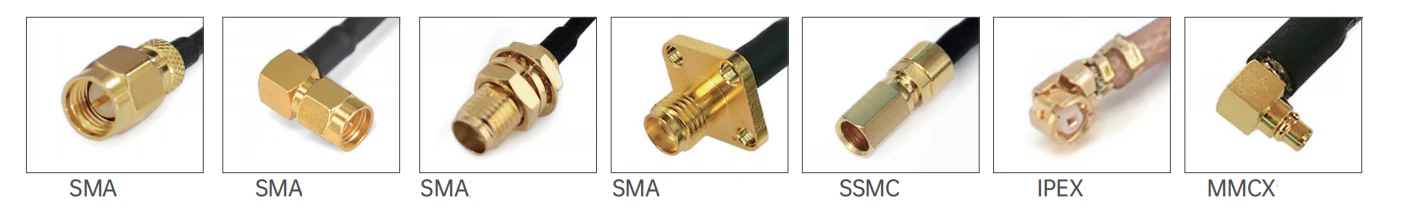

SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO |
|
Konektör 1 empedans |
50 ohm |
|
Konektör 1 Polarite |
Standart |
|
Konektör 2 Türü |
SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO |
|
Konektör 2 empedansı |
50 ohm |
|
Konektör 2 Polaritesi |
Standart |
|
Bağlayıcı Bağlantı Yöntemi |
Hiçbiri |
|
Bağlayıcı gövde stili |
Düz ve dik açı |
|
Malzeme Bilgileri |
|
|
Orta temas |
Pirinç altın kaplama, berilyum bakır altın kaplama |
|
Dış temas |
Pirinç altın kaplama, berilyum bakır altın kaplama, paslanmaz çelik pasifleştirilmiş |
|
Vücut |
Pirinç altın kaplama, berilyum bakır altın, paslanmaz çelik pasifleştirilmiş |
|
Dielektrik |
Ptfe |
|
Çevresel Veriler |
|
|
Sıcaklık aralığı |
-40 derecesi +165 derecesi |
|
2011/65/AB (ROHS) |
Uyumlu |
Ürün türü
|
FRR3/RG316 RG Serisi Kablo Montajları (3GHz) |
||||||
|
|
Yapı malzemesi çapı (mm) |
|||||
|
1 |
İç şef |
Gümüş kaplamalı bakır kaplı çelik |
7x0.17±0.05 |
|||
|
2 |
Yalıtkan |
Ptfe |
1.56±0.05 |
|||
|
3 |
İç koruma |
Gümüş kaplı bakır tel |
1.95±0.05 |
|||
|
4 |
ceket |
Fep |
2.56±0.13 |
|||
| Zayıflatma, güç (20 derece deniz seviyesinde test koşulu) | |||||
|
Frekans (GHz) |
0.1 |
0.4 |
0.9 |
1.5 |
2.5 |
|
Zayıflatma (DB/M) |
0.27 |
0.54 |
0.82 |
1.06 |
1.39 |
|
Güç (W) |
340 |
170 |
113 |
88 |
68 |
|
Elektrik ve mekanik özellikler |
|||||||
|
Frekans (GHz) |
Empedans (ω) |
İletim oranı |
Kapasitans |
Kalıplama |
Çalışma sıcaklığı menzil |
Minimum bükülme yarıçapı |
Çalışma voltajı |
|
3 |
50 |
70% |
94pf/m |
>70dB |
-65 derece ~ +200 derecesi |
15 mm |
1200V |
|
Resim |
Suka |
Konektör 1 |
Konektör 2 |
Frekans |
Dönüş Kaybı/VSWR |
|
|
Frr 3- smmgpf-xxx |
SMA erkek |
GPO kadın |
DC -3 GHz |
1.25 |
|
|
Frr 3- smmsmm-xxx |
SMA erkek |
SMA erkek |
DC -3 GHz |
1.25 |
| FRR8/RG178 RG Serisi Kablo Montajları (3GHz) | ||||
|
|
Yapı malzemesi çapı (mm) |
|||
|
1 |
İç şef |
Gümüş kaplamalı bakır kaplı çelik |
7x0.102±0.05 |
|
|
2 |
Yalıtkan |
Ptfe |
0.86±0.05 |
|
|
3 |
İç koruma |
Gümüş kaplı bakır tel |
1.30±0.05 |
|
|
4 |
ceket |
Fep |
1.86±0.13 |
|
| Zayıflatma, güç (20 derece deniz seviyesinde test koşulu) | |||||
|
Frekans (GHz) |
0.1 |
0.4 |
1 |
2 |
3 |
|
Zayıflatma (DB/M) |
0.45 |
0.92 |
1.45 |
2.0 |
2.6 |
|
Güç (W) |
340 |
170 |
113 |
88 |
68 |
| Elektrik ve mekanik özellikler | |||||||
|
Frekans (GHz) |
Empedans (ω) |
İletim oranı |
Kapasitans |
Kalıplama |
Çalışma sıcaklığı menzil |
Minimum bükülme yarıçapı |
Çalışma voltajı |
|
3 |
50 |
70% |
94pf/m |
>70dB |
-65 derece ~ +200 derecesi |
10 mm |
750V |
|
Ortak modeller ve teknik göstergeler
|
|||||
|
Resim |
Suka |
Konektör 1 |
Konektör 2 |
Frekans |
Dönüş Kaybı/VSWR |
|
|

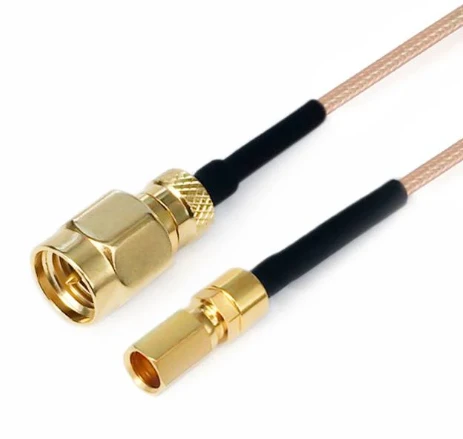

Frr 8- smmssmcf-xxx |
SMA erkek |
SSMC kadın |
DC -3 GHz |
1.25 |
|
|

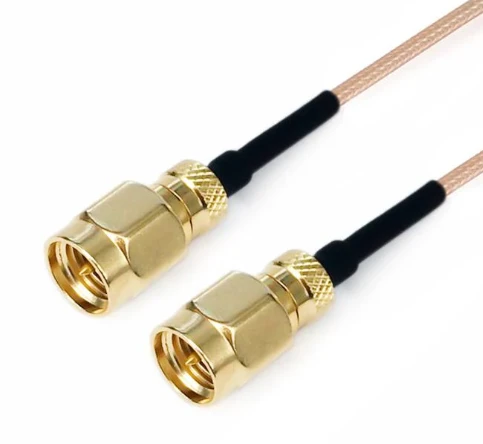

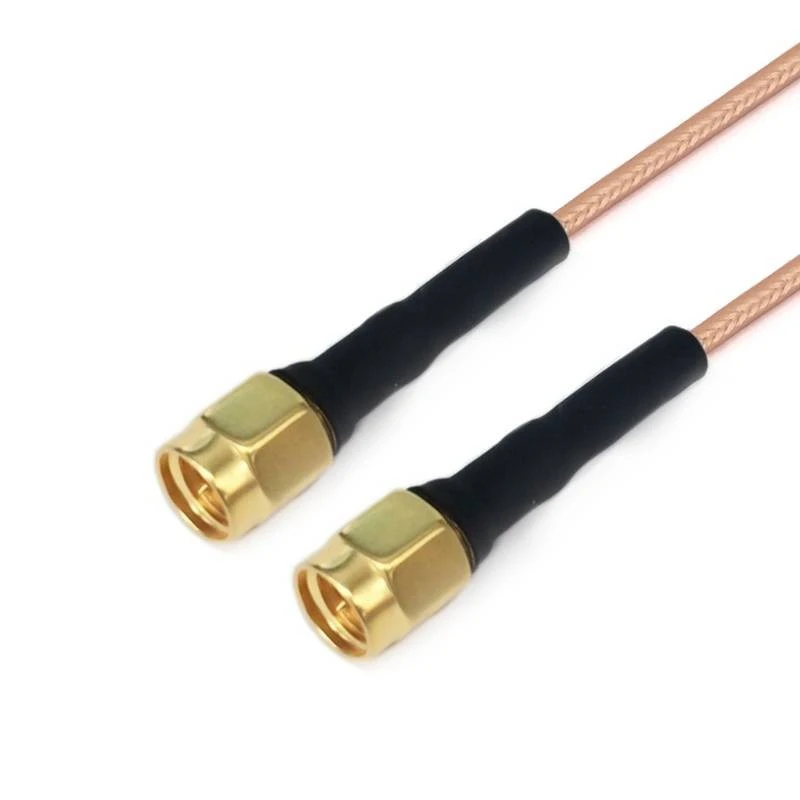

Frr 8- smmsmm-xxx |
SMA erkek |
SMA erkek |
DC -3 GHz |
1.25 |
|
|

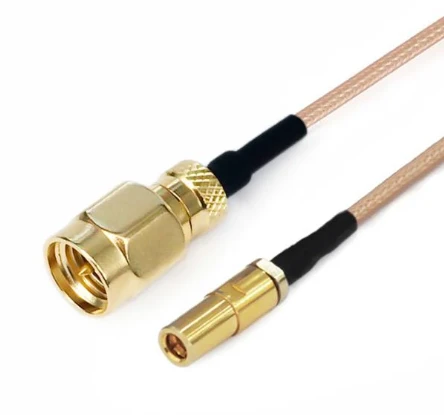

Frr 8- smmssmbf-xxx |
SMA erkek |
SSMBF |
DC -3 GHz |
1.25 |
|
|

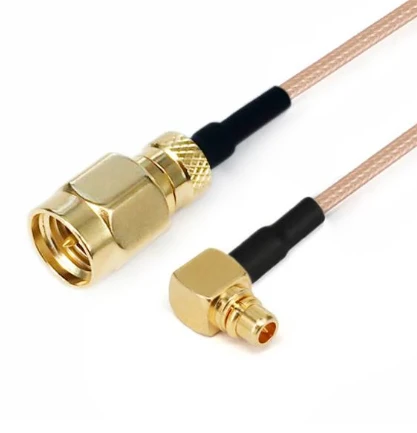

Frr 8- smmmmcxwm-xxx |
SMA erkek |
Mmcx erkek dik açısı |
DC -3 GHz |
1.30 |
|
|

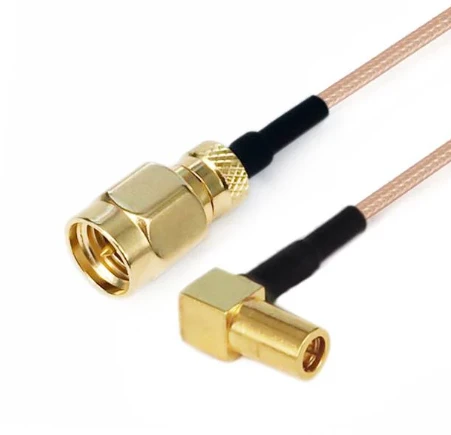

Frr 8- smmssmbwf-xxx |
SMA erkek |
SSMB dişi dik açı |
DC -3 GHz |
1.30 |
|
|

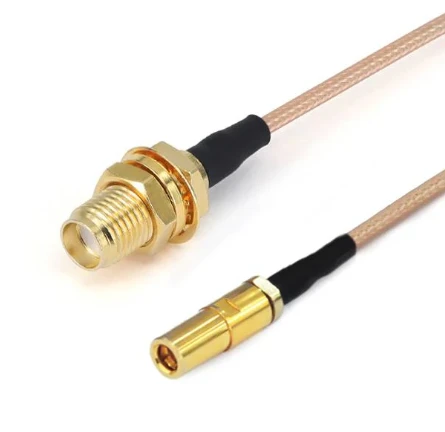

Frr 8- smyfssmbf-xxx |
SMA dişi bölme montajı |
SSMB kadın |
DC -3 GHz |
1.30 |
|
|

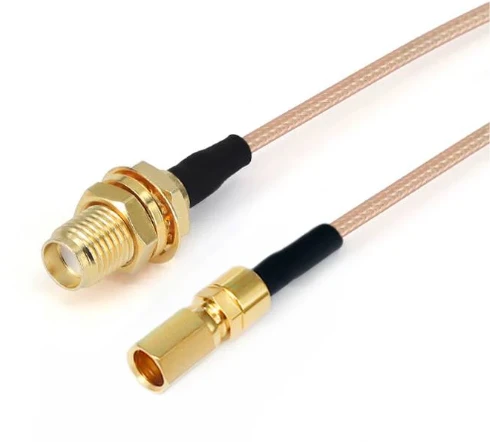

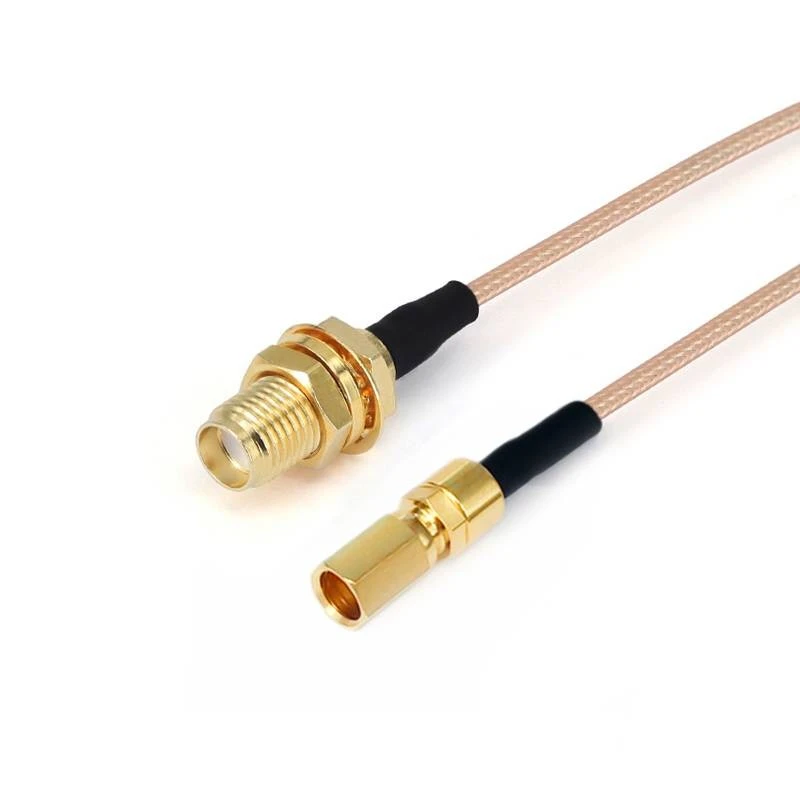

Frr 8- smyfssmcf-xxx |
SMA dişi bölme montajı |
SSMC kadın |
DC -3 GHz |
1.30 |
|
|

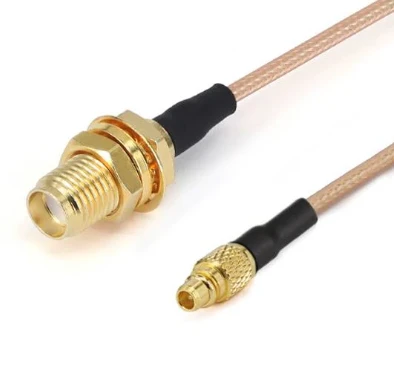

Frr 8- smyfmmcxm-xxx |
SMA dişi bölme montajı |
Mmcx erkek |
DC -3 GHz |
1.30 |
|
|

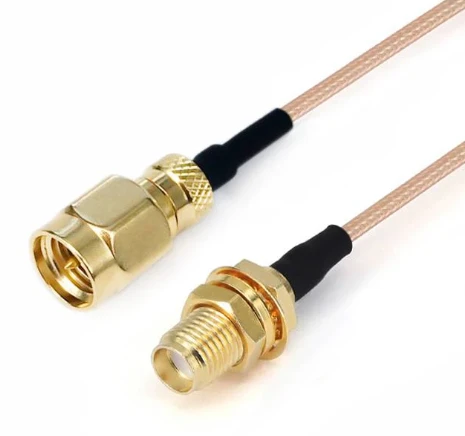

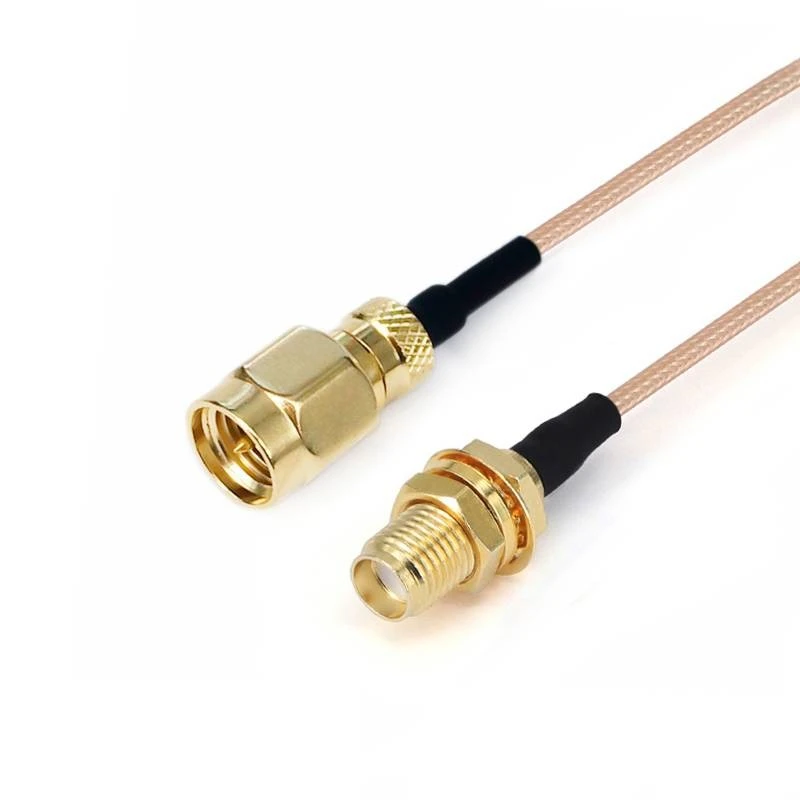

Frr 8- smmsmyf-xxx |
SMA erkek |
SMA dişi bölme montajı |
DC -3 GHz |
1.30 |
|
|

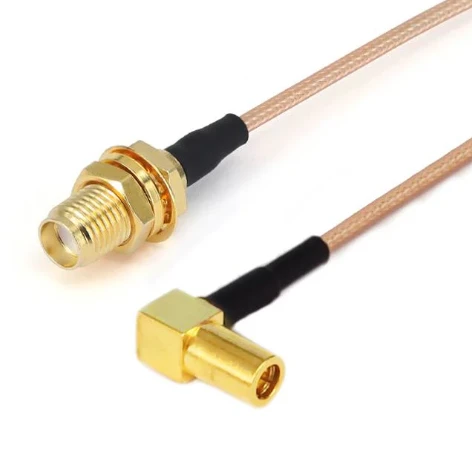

Frr 8- smyfssmbwf-xxx |
SMA dişi bölme montajı |
SSMB dişi dik açı |
DC -3 GHz |
1.30 |
|
|
Frr 8- smffssmbf-xxx |
4 delikli flanşlı SMA dişi |
SSMB kadın |
DC -3 GHz |
1.30 |
|
|

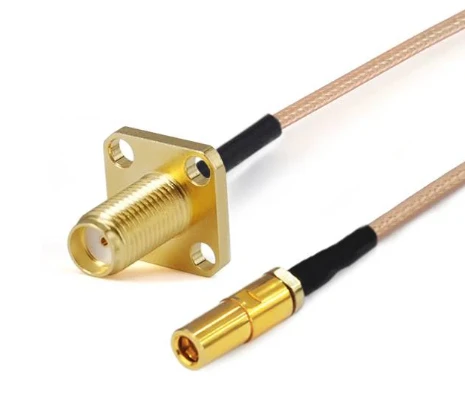

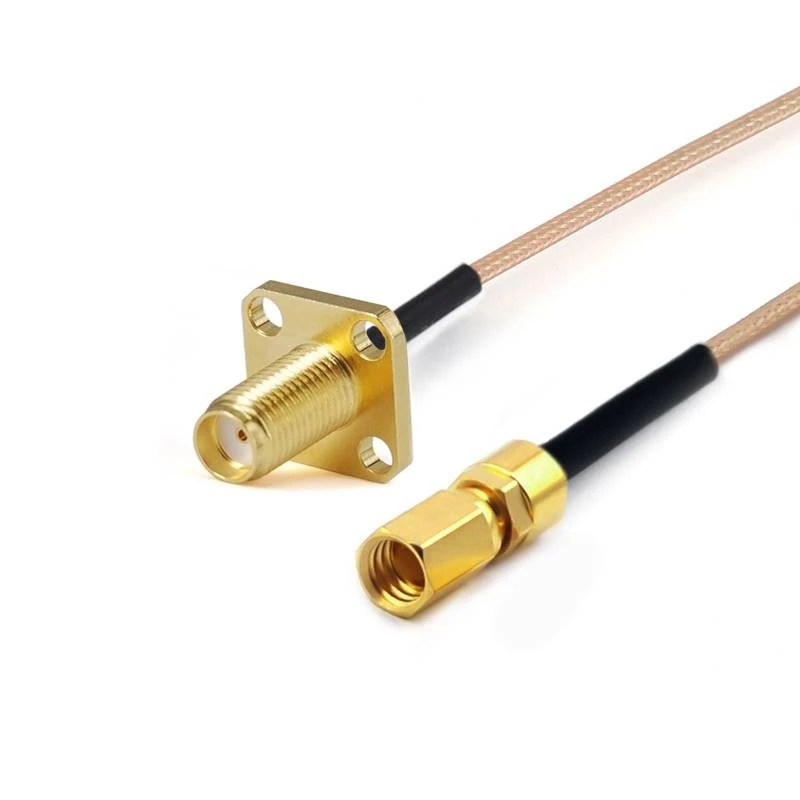

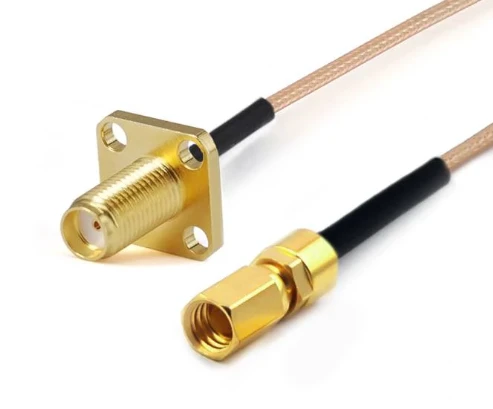

Frr 8- smffssmcf-xxx |
4 delikli flanşlı SMA dişi |
SSMC kadın |
DC -3 GHz |
1.30 |
|
|

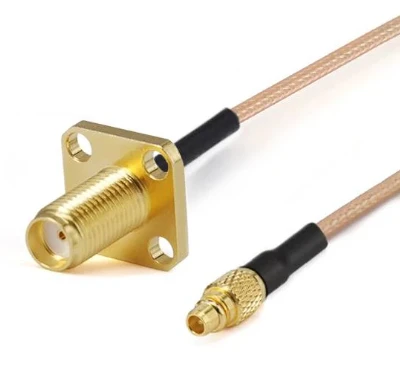

Frr 8- smffmmcxm-xxx |
4 delikli flanşlı SMA dişi |
Mmcx erkek |
DC -3 GHz |
1.30 |
|
|

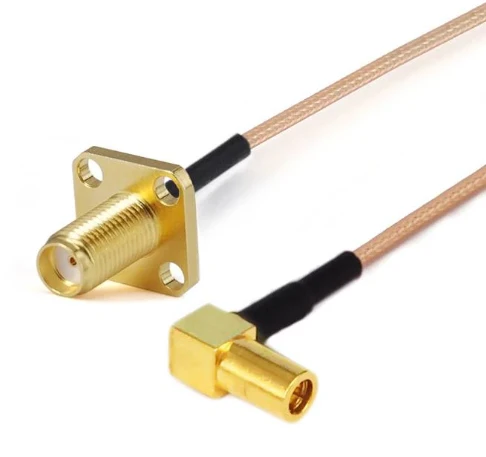

Frr 8- smffssmbwf-xxx |
4 delikli flanşlı SMA dişi |
SSMB dişi dik açı |
DC -3 GHz |
1.30 |
|
|

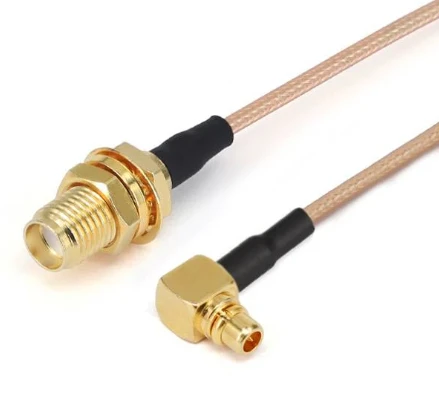

Frr 8- smyfmmcxwm-xxx |
SMA dişi bölme montajı |
Mmcx erkek dik açısı |
DC -3 GHz |
1.30 |
|
|

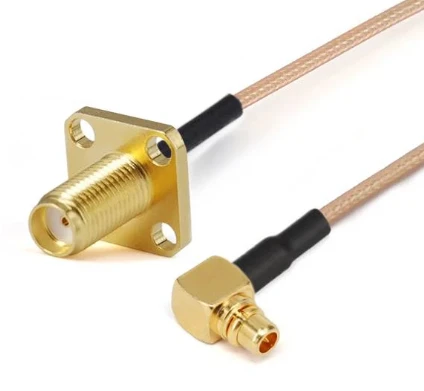

Frr 8- smffmmcxwm-xxx |
4 delikli flanşlı SMA dişi |
Mmcx erkek dik açısı |
DC -3 GHz |
1.30 |
